Upevňovací prvek EJOT Iso-Bar - Varianta: 200 mm
Upevňovací prvek EJOT Iso-Bar je určený k upevnění středně těžkých až těžkých prvků na fasády s ETICS, především pro instalaci vchodových stříšek, markýz a konzolí. Disponuje přerušeným tepelným mostem a nízkým bodovým součinitelem prostupu tepla. Více
Výrobce: EjotKód produktu: 8779200100 Hmotnost: 0.6 kgDoprava a platba

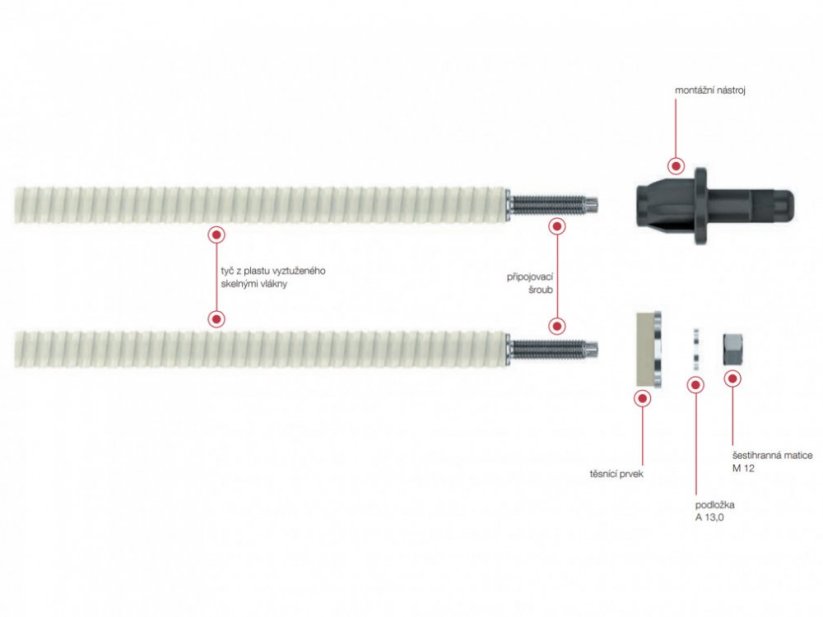

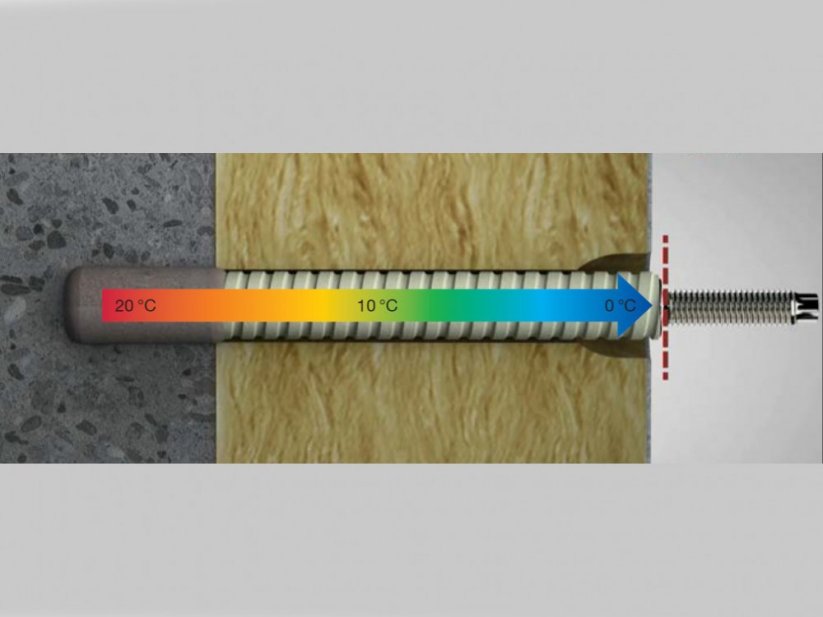

Upevňovací prvek EJOT Iso-Bar je určený k upevnění středně těžkých až těžkých prvků na fasády s ETICS, především pro instalaci vchodových stříšek, markýz a konzolí například pro klimatizační jednotky. Tento upevňovací prvek má přerušený tepelný most a nepřenáší tak nepříznivé teploty do stěn a následně vnitřku stavby. Skládá se z těsnícího plastového prvku vyztuženého skelným vláknem a metrického závitu M12 vyrobeného z nerezavějící oceli. Vyniká svou nízkou stanovenou hodnotou bodového součinitele prostupu tepla a snadnou montáží.
Kotvení se za použití chemické malty může provádět do betonu i plných a děrovaných zdících materiálů. Je dostupný ve více délkách, avšak každou z nich lze lehce zkrátit. Při montáží vzniká prstencová mezera, která zajišťuje možný volný pohyb (dilataci) později připojeného prvku. Trvale pružné těsnění z EPDM posléze chrání ETICS před průnikem vlhkosti. Veškeré informace k montáži jsou dostupné v technickém listu níže v souborech ke stažení. Obsahem balení je upevňovací prvek, černý montážní přípravek, těsnicí prvek ⌀ 44 mm, podložka ⌀ 13 mm, šestihranná matice M12, prodloužení mísící trysky 200 mm, sítkové pouzdro 25 x 100 ocel.
Přednosti Upevňovacího prvku EJOT Iso-Bar
- nízká hodnota součinitele prostupu tepla
- výborné utěsnění proti vlhkosti
- možnost dodatečného zkrácení
- jednoduchá a spolehlivá montáž
- snadná dodatečná montáž
Upevňovací prvek EJOT Iso-Bar | ||||
---|---|---|---|---|

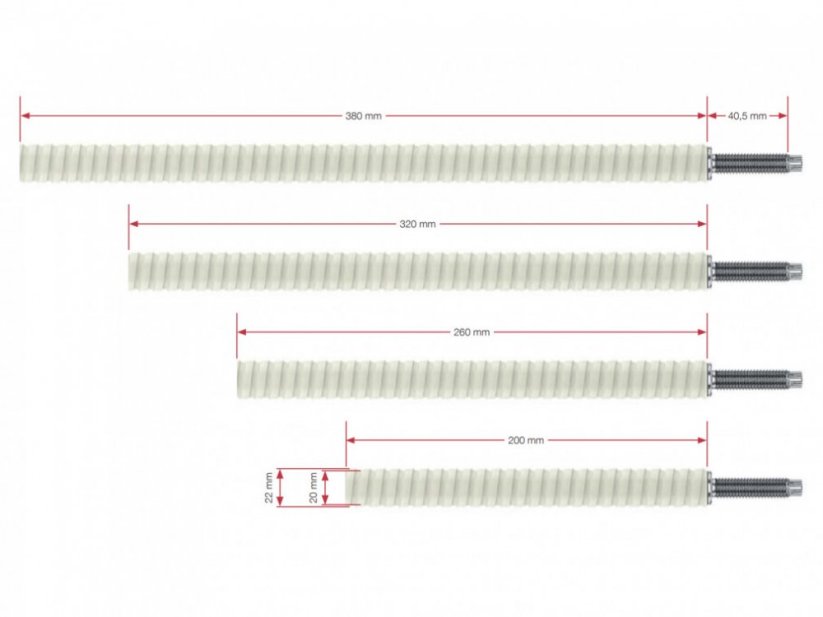

EJOT Iso-Bar 200 | EJOT Iso-Bar 260 | EJOT Iso-Bar 320 | EJOT Iso-Bar 380 | |
Jmenovitý průměr | 22 mm | 22 mm | 22 mm | 22 mm |
Max. využitelná délka (beton / zdivo) | 160 / 120 mm | 220 / 180 mm | 280 / 240 mm | 340 / 300 mm |
Vrtaný otvor | ⌀ 24 mm | ⌀ 24 mm | ⌀ 24 mm | ⌀ 24 mm |
